APRS
Voici
quelques réalisations personnelles dédiées à l'activité APRS:
Tracker APRS mobile à base de platines Arduino Uno ou ProMini 3.3v, pour
un qsj très abordable.
Ce tracker me permet uniquement d'envoyer ma trame APRS avec les
coordonnées GPS avec une config des plus basiques.
La particularité de mon typon pour Arduino Uno, c'est de faire usage du
cordon RJ45 d'une interface Signalink, avec possibilité de modifier
l'emplacement des cavaliers suivant les spécificités du TRX.

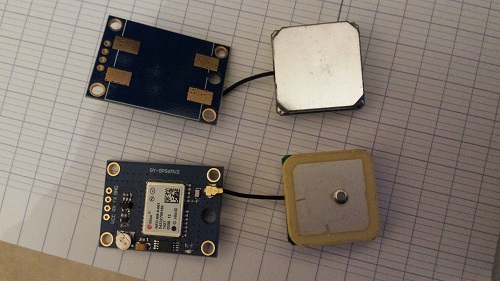

Le prix de revient est de l' ordre de 20€-30€ avec Arduino Uno , Gps ,
PCB "maison" avec composants , à comparer avec les différentes
proposition commerciales disponibles par ailleurs.
voici le schéma du PCB ici , réalisé avec des composants ordinaires
le programme Arduino APRS de EA5HAV utilisé le soft Arduino 1.0.6

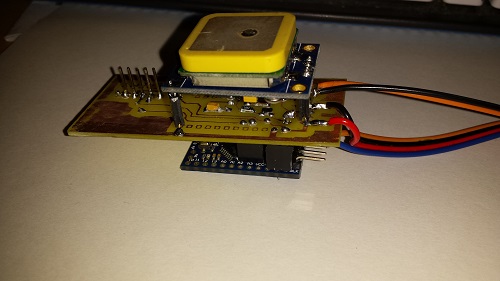

Voici le tracker APRS avec un ProMini 3.3v en prototype seulement ,réalisé en CMS
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
I-GATE APRS
Il est possible simplement de réaliser un i-gate avec un PC+logiciel ou avec un matériel autonome.
On trouve sur la toile des logiciels tels AGWTracker, Ui-View ,avec ou sans TNC commercial ou encore des réalisation personnelles à base de Raspberry Pi, mais aussi avec des logiciels qui émulent un TNC grace à la carte son du PC (ex: AGW Packet Engine ou le logiciel DireWolf de WB2OSZ).
Pour ma part, j' utilise DireWolf de temps en temps, lorsque je désire recevoir le trafic local sur DireWolf et le visualiser sur AGWTracker , ce dernier acceptant le dialogue avec DireWolf.
AGWTracker ici
Depuis presque 8 mois, j' utilise un WX3IN1 de Microsat en mode I-Gate uniquement (consommation de 150mA sous 12v) , le paramétrage se fait par logiciel PC. Pour la mise en service rien de plus simple: un câble réseaux RJ45 relié à la Box Internet, le câble de liaison pour raccorder à votre TRX ( ici un FT7800 ) et une alimentation 12v, à l' occurrence l' alim qui alimente le TRX . L'ensemble se trouve dans un placard avec une sonde de température sur le WX3IN1. Le trafic retransmis depuis la voie radio vers le Net est visualisable sur http://aprs.fi/
